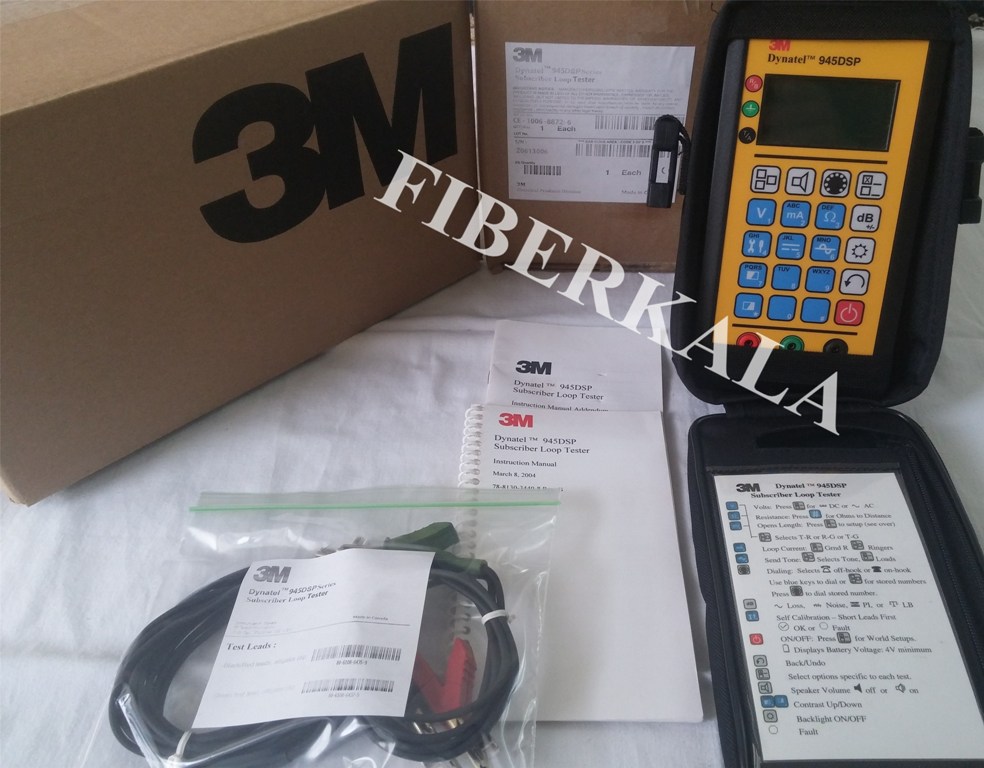

دستگاه تستر کابل دایناتل 3M 945DSP

دستگاه اندازه گیری کابلهای مسی دایناتل 3M

3M Dynatel^TM 945DSP

Subscriber  Loop Tester

معرفی دستگاه تستر کابل 3M 945DSP

تست های کامل POTS Loops

دستگاه تستر 3M™Dynatel™ 945DSP  شامل یک مجموعه تست کنترل شده با ریزپردازنده کم هزینه میباشد که تست های POTS را با امکانات کامل ارائه می دهد.

دستگاه تستر 3M™Dynatel™ 945DSP  طیف گسترده ای از تست های در محدوده باند فرکانسی Voice (صدا)  را برای تجزیه و تحلیل اشکالات  روی کابل های مخابراتی زوج سیم  انجام می دهد.

آزمایش ها و اندازه گیری های خاص انجام شده توسط این دستگاه درادامه توضیح داده شده اند:

از کلید [Voltage] برای اندازه گیری ولتاژ AC یا DC استفاده میشود. وجود ولتاژهای AC و DC را در R-T ، R-G  و T-G  شناسایی و اندازه گیری می کند.

از کلید [Current] برای اندازه گیری جریان مدار استفاده میشود.کاربرد دیگر این کلید اندازه گیری مقاومت زمین (Ground resistance ) است. هنگام اندازه گیری میلی آمپر، کلید تنظیم را فشار دهید تا مقاومت گراند زوج سیم  اندازه گیری و نمایش داده شود.

از کلید [Resistance Test]  برای اندازه گیری مقاوت استفاده میشود. مقاومت سیم و عایق را تا 30 مگا اهم اندازه گیری می کند. قرائت دقیق حتی در حضور ولتاژ خارجی.

کاربرد دیگر کلید  Ω₃  تست [Insulation Soak Test]  میباشد: مقاومت نشتی از مقاومت گراند (زمین ) بدست می آید و تغییرات مقاومت عایق را در طول زمان با وجود ولتاژ بالا نشان می دهد. افزایش مقاومت نشانه‌ای از نفوذ آب بوده و کاهش مقاومت نشانه‌ای از اکسیداسیون میباشد که یعنی در حال افزایش رسانایی و شکستن است.

کلید [Opens]  فاصله طول مدار باز را  بین هر زوج سیم کابل یا بین tip, ring  پیدا میکند. طول  مدار باز  را تا فاصله 100000 فوت (30 کیلومتر) میتواند اندازه گیری کند.

کلید [Tone] تون شناسه 577 هرتز را برای شناسایی هادی ( سیم ) تولید کرده و همچنین  تون های دقیق 404، 1004 و 2804 هرتز را برای اندازه گیری افت مدار  ( Loss ) ، فراهم می کند.

کلید [Loss]  افت پهنای باند صوتی را تا 5 کیلوهرتز ( 5kHz ) اندازه گیری می کند و فرکانس و سطح دامنه آن را نشان می دهد.

همچنین این کلید بعنوان [Noise] ، نویز مدار و تأثیر آن بر توان سیگنال را اندازه گیری می کند و تعادل محاسبه شده را نمایش می دهد. واحد آن  در استاندارد  ایالات متحده و کانادا   C-Message Weighting   بوده و در بقیه کشورها دراستانداردهای  ITU واحد (CCITT)  استفاده می شود.

کاربرد دیگر این کلید بعنوان [Longitudinal Balance] یعنی تعادل دامنه سیگنال  میباشد که پایداری یک زوج سیم را در برابر وجود نویز در اطراف آن نشان می دهد. یک زوج سیم با تعادل دامنه سیگنال خوب ، ( >59 ) در برابر تداخل القایی مقاوم‌تر است و حتی در حضور مقادیر زیاد نفوذ توان مزاحم ، نویز پایینی از خود نشان می‌دهد.

کلید های [Dial Key] ،امکان ذخیره شماره های 10 تا 14 رقمی را برای آزمایش خطوط فعال، فراهم می کند.

ویژگی های انعطاف پذیر و کاربردی (Flexible, practical features )

دستگاه تستر 3M™Dynatel™ 945DSP  برای بهترین عملکرد و سهولت استفاده از آن طراحی شده است. امکانات آن عبارتند از:

• Self-calibration.
• Graphical user interface – user-friendly, icon-based display of test results.
• Replaceable test leads.
• Backlit high resolution/high contrast LCD display.
• Simultaneous display of T-R, T-G and R-G readings in Ohms, Volts and Opens.
• Accepts Alkaline, Ni-Cad or NiMH batteries.
• دستگاه تمام بخش های خود را کالیبره  می کند.
• رابط کاربری  گرافیکی :  کاربر پسند و  نمایش نتایج تست ها بهمراه  آیکون های مربوطه
• سرسیم های تست قابل تعویض
• صفحه نمایش LCD با نور پس زمینه و وضوح بالا / کنتراست بالا
• نمایش همزمان اندازه گیری های  T-R، T-G و R-G  در حالت اهم ، ولت و مدار باز
• نوع باتریهای قابل استفاده :آلکالاین ، نیکل – کادمیوم  و نیکل هیدروژن فلزی

طراحی بدنه محکم و مقاوم در برابر تغییرات آب و هوا (Rugged, weather-resistant design)

دستگاه تستر کابل دایناتل 3M™Dynatel™ 945DSP برای حمل و نقل و سهولت در جابجایی در یک کیف دستی سبک وزن قرار گرفته است. این دستگاه در برابر آب و هوا مقاوم است و تنها 1 پوند (0.5 کیلوگرم) وزن دارد. نام تجاری Dynatel و رنگ زرد متمایز دایناتل آن تضمینی برای اطمینان شما هستند.

توجه :

• فیلتر Psophometric به عنوان سفارش خاص در دسترس است
• کالیبراسیون روزانه  توصیه نمی شود یا مورد نیاز نیست.

3M Dynatel^TM 945DSP Subscriber Loop Tester
